LTE CAT.1无线通信模组

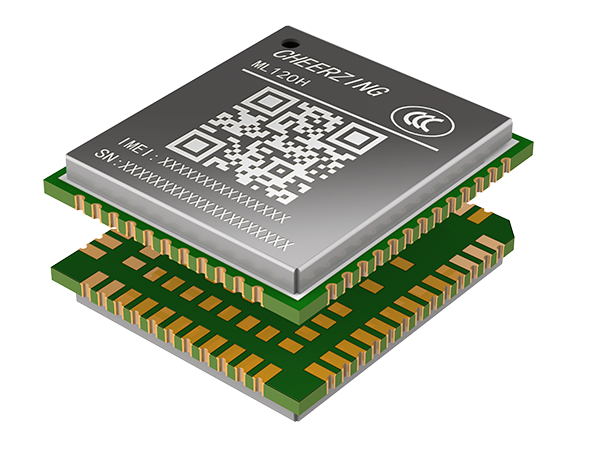

ML120H 小型化 LTE Cat.1/LCC+LGA/多种通信协议/丰富的扩展接口


基本特性  
4G LTE Cat.1
尺寸(mm)

15.8×17.7×2.2

封装 LCC+LGA
频段(MHz)

FDD LTE: B1/B3/B5/B8

TDD LTE: B34/B38/B39/B40/B41

重量(g) 1.5
工作温度(°C) 正常：-35°C ~ +75°C
扩展：-40°C ~ +85°C



数据传输    
LTE 速率(Mbps)

最大支持non-CA Cat.1 FDD and TDD
FDD LTE: Max 5Mbps (UL)/Max 10Mbps (DL)
TDD LTE: Max 1Mbps (UL)/Max 7.5Mbps (DL)

SMS ●
通信协议 TCP/UDP/MQTT/HTTP(S)/SSL


硬件接口    
SIM

1*SIM (1.8V/3.0V)

UART

1路UART主接口

1路DBG调试接口

1路UART辅助接口

USB *1，USB2.0，用于软件调试和固件升级
I2C *2
Audio *1，PWM输出
SPI *2
PCM   *1
PWM *2
ADC 2路，12 bits，0.0V-1.5V
GPIO ●
状态指示 ●
天线 主天线



特殊功能    
语言通话
 不支持
TTS 可选
固件更新 USB/FOTA



电气参数    
供电输入 3.4V~4.3V(typ. 3.8V)
功耗 关机 55uA
休眠 0.41mA
待机 5.64mA


认证    
认证
 CCC、SRRC、CTA


推荐应用领域  
应用领域 移动支付、公网对讲、共享设备、零售终端、安防报警、应急广播、车载设备、能源表计、工业物联网等
